Kits d'Automatisation
Kits d'Automatisation
Prix habituel
€29,99
Prix habituel
Prix promotionnel
€29,99
Prix unitaire
par
Taxes incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait
Manocontrol :
Il est composé d'un manomètre gradué de 0 à 10 bar, d'un distributeur et d'un contacteur manométrique bipolaire 230 V réglable. Le distributeur comprend 3 entrées/sorties diamètre 1''.
Le branchement d'une pompe monophasée jusqu'à 2200 watts de puissance est possible directement.
Classe de protection IP54.
Kit Manocontrol permettant d'automatiser le démarrage et l'arrêt d'une pompe qui fonctionne avec un ballon vessie.
SCHÉMA
|
Légende
1°) Pompe immergée
2°) Clapet anti-retour
3°) Sonde
4°) Filin de suspension avec les serre câble
5°) Manomètre de pression
6°) Filtre ou boîtier de filtration
7°) Vanne d'arrêt
8°) Câble d'alimentation du moteur de pompe
9°) Boîtier sécurité manque d'eau et boîtier de commande
10°) Ballon vessie
11°) Kit Manocontrol
|

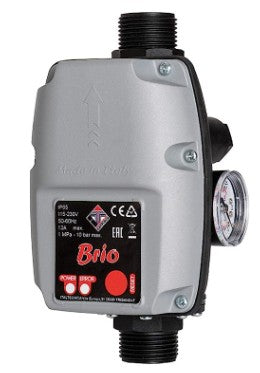

Press-Control :
Il est équipé d'un clapet anti-retour et de raccords 1" males.
Cet article intègre une sécurité manque d'eau coupant l'alimentation électrique de la pompe en cas de fonctionnement sans eau.
Pompe monophasée jusqu'à 2200 watts de puissance.
Ce boîtier nécessite une pompe fournissant une pression minimale de 3,0 bar à l'entrée du boîtier Pression maximale admissible 10 bar. Débit Maximal 6000 litres / heure.
Classe de protection IP65.
Le Press Control permet d'automatiser le démarrage et l'arrêt d'une pompe en fonction de l'ouverture et de la fermeture d'une vanne, électrovanne ou d'un robinet.
Son principe de fonctionnement est manuel, une manipulation humaine (presser le bouton rouge) est nécessaire pour son ré-enclenchement en cas de manque d'eau.
- Sur une installation sans ballon vessie
- Sur une installation destinée à une application simple : Arrosage de jardin, remplir une piscine...
SCHÉMA
|
Schéma
1°) Pompe immergée
2°) Clapet anti-retour
3°) Filin de suspension avec les serre câble
4°) Manomètre de pression
5°) Filtre ou boîtier de filtration
6°) Vanne d'arrêt
7°) Câble d'alimentation du moteur de pompe
8°) Press Control
|
Genius :
Ce système révolutionne l'installation d'une pompe immergée ou de surface. Désormais l'installation et le réglage d'une pompe immergée est à la porté de tout le monde.
Ce Pack est également beaucoup plus économique qu'une installation classique à l'achat et sur le long terme !
Grâce au variateur de vitesse PW4-230 vous allez bénéficier d'une installation compacte, performante, économique et facile à installer.
Avec le pack installation Genius Water Intelligent fini les problème de réglage de pression non constante dans le réseau, du contacteur manométrique, d'installation de sonde de niveau (manque d'eau), de changement de vessie coûteuse,... Tous les professionnels adoptent désormais ce type de dispositif.
SW-Rüesch le met aujourd'hui à la porté de tous !
Ses fonctions et avantages :
♦ Dispositif électronique pour le contrôle d'une pompes monophasée basé sur la technologie à convertisseur.
♦ Il contrôle le démarrage et l'arrêt d’une pompe et module les tours du moteur selon la demande d'eau de l'installation.
♦ Pression constante grâce au réglage de la vitesse de rotation de la pompe.
♦ Économie d'énergie grâce à une absorption plus faible de la pompe.
♦ Démarrage et arrêt graduels de la pompe ce qui réduit les coups de bélier et
élimine la pointe de courant à la mise en marche.
♦ Protection contre la marche à sec en cas d’absence d’eau à l'aspiration.
♦ Réinitialisation automatique en cas d'arrêt pour marche à sec, capacité à résoudre de manière autonome la cause de la panne.
♦ Contrôle des fuites efficaces pour la protection de la pompe en cas de redémarrages trop fréquents.
♦ Indication numérique de la pression sur l'affichage.
♦ Protection ampère-métrique du moteur.
♦ Indication des différents états de fonctionnement/erreur par des témoins lumineux et des messages sur l'afficheur.
Tension du secteur : monophasée 230Vac ±10% - 50/60Hz
Tension du moteur : monophasée 230V ~
Puissance maximum du moteur : 1500W – 2Hp
Absorption maxi du secteur 14A - 230V~
Pression maximum admissible : 8 bar
Température maximum du liquide : 50°C
Débit théorique maximum : 0,1 bar et 150 l/min
Plage de réglage du point de consigne : 1,5 / 7 bar
Plage de réglage de la pression de démarrage : 1 / 6,7 bar
Raccordement hydraulique : mâle-mâle 1" ¼
LE PACK
Le pack comprend les éléments suivants : Choisir l'équipement dans le menu déroulant.
Variateur de vitesse Genius Intelligent Water PW4-230
Gel étanchéifiant
Boitier filtre avec une cartouche inox
Connecteurs / broches électrique
Vannes
Connecteurs
Réductions / Manchons
Ballon vessie/compensation de 8, 24, 50 ou 100 litres
Notice techniques d'installation
QUEL MODEL
SW-Rüesch a décliné ce pack est plusieurs variantes afin de répondre au différentes situations :
APPLICATION
Le variateur de vitesse a pour fonction d'automatiser, de réguler et de protéger une pompe et son installation.
Ce système est installé en sortie de forage dans un local sec et ventilé à l'abri du gel et de l'humidité.
Nous recommandons l'installation d'un ballon vessie de 8 litres au minimum pour éviter les arrêts et démarrages intempestifs du au faible pertes présente sur toute installation.
Pourquoi vous installer un ballon vessie ?
L'installation d'un ballon vessie est recommandé pour limiter les redémarrages causés par les petites fuites éventuelles, dont la présence est normale sur la plupart des installations.
Dans quelle situation doit-on l'installer ?
- Un forage, un puits, une citerne
- Habitation
- Pompe à chaleur
- Jardin
- Agriculture
SCHÉMA
|
Légende
1°) Pompe immergée
2°) Clapet anti-retour
3°) Filin de suspension avec les serre câble
4°) Manomètre de pression
5°) Filtre ou boîtier de filtration
6°) Vanne d'arrêt
7°) Câble d'alimentation du moteur de pompe
8°) Variateur de vitesse
9°) Ballon vessie
|
